Caravel template のシミュレーション

Caravel template の環境構築，サンプル回路の合成ののちにシミュレーションを行う手順を記載します． Caravel template では論理回路，論理合成後，遅延を含めた論理合成後の３つのシミュレーションが可能ですが，本ドキュメントでは，論理回路のシミュレーションのみを行います．

注釈

Caravel template 環境の回路合成はシャトルサービス向けのユーザ領域のみが対象ですが，シミュレーションではチップ全体と対象が異なります．

動作環境

本ドキュメントで対象としている mpw-9k では，論理合成後・遅延情報を含めた論理合成後のシミュレーションに不具合が発生する場合があります（mpw-9c など異なるリビジョンをお試し下さい）．なお，論理合成後のシミュレーションでは大量のメモリや計算量を要します．

シミュレーション環境の設定

環境変数の設定を行い，シミュレーション環境の設定や波形表示ソフトウェア gtkwave を導入します．

cd Caravel_mpw-9k/caravel_mpw-9k
source ../setenv.sh
make simenv
sudo apt install -y gtkwave

Caravel template のシミュレーション範囲

Caravel の環境では，ユーザ回路だけでなく，Caravel 制御回路（RISC-Vプロセッサなど）や IO ポートを含んだチップ全体のシミュレーションが実行されるため，大きい計算時間を要します．また，複雑なシミュレーションでは制御回路の RISC-V のコードを記載することが必要となります．RISC-V のコードは，シミュレーションベクタで定義されている疑似 SPI-ROM に hex データとして格納します．（本ドキュメントでは RISC-V のコードはデフォルトのものを利用します）

Caravel template のシミュレーション呼び出し方法

Caravel template のサンプル回路では，外部 IO (GPIO)，制御回路との Wishbone バス接続，内部ロジックアナライザの３つの入出力経路それぞれにシミュレーションが用意されています．

それぞれの入出力経路に対して，３つ（論理回路・回路合成後・タイミング）の方式でシミュレーションでき，計９種類のシミュレーションが行えます．

シミュレーション対象の入出力経路と方式の選択は，make コマンドのオプションで verify-(シミュレーション対象)-(方式) として指定することができます．

外部 IO の論理回路シミュレーション

本ドキュメントは，外部 IO の論理回路シミュレーションを実行し，ユーザ回路（カウンタ）の値がユーザ用 IO へ反映されることを確認します．

make verify-io_ports-rtl

シミュレーションが実行され，下記のように外部 IO へカウンタ値が反映されている様子を確認することができます．

vvp  io_ports.vvp
Reading io_ports.hex
io_ports.hex loaded into memory
Memory 5 bytes = 0x6f 0x00 0x00 0x0b 0x13
FST info: dumpfile io_ports.vcd opened for output.
MPRJ-IO state = zzzz1zzz
MPRJ-IO state = zzzz1zz0
MPRJ-IO state = zzzz1z00
MPRJ-IO state = 01001111
MPRJ-IO state = 01010000
MPRJ-IO state = 01010001
MPRJ-IO state = 01010010
MPRJ-IO state = 01010011
...
MPRJ-IO state = 11111011
MPRJ-IO state = 11111100
MPRJ-IO state = 11111101
MPRJ-IO state = 11111110
MPRJ-IO state = 11111111
Monitor: Test 1 Mega-Project IO (RTL) Passed
io_ports_tb.v:182: $finish called at 360462500 (1ps)
mv io_ports.vcd RTL-io_ports.vcd
rm io_ports.vvp

動作波形は，verilog/dv/(シミュレーション対象)/ のディレクトリに (方式)-(シミュレーション対象).vcd のファイル名で保存されます．本例では verilog/dv/io_ports/RTL-io_ports.vcd となります．

シミュレーションの動作波形の表示

動作波形を gtkwave に表示させて確認します．

gtkwave verilog/dv/io_ports/RTL-io_ports.vcd

ウィンドウ中の SST から io_ports_tb を選択し，Type/Signals に表示される信号を選択して Append ボタンを押すことで，波形表示する信号を登録します．

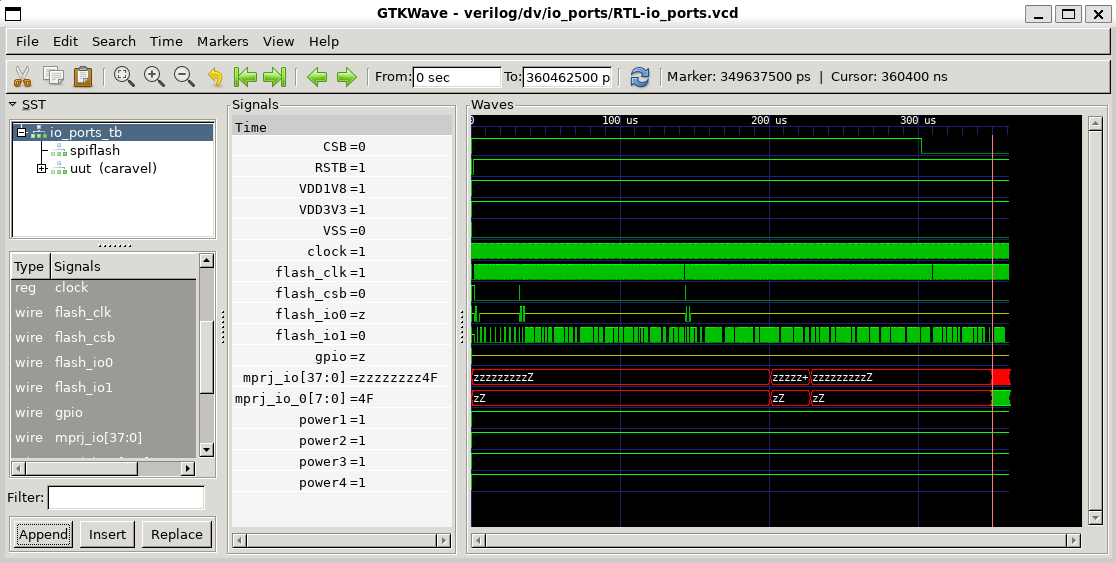

gtewave 表示例

Caravel のチップでは電源投入後の初期化後，制御用 RISC-V コアにて外部 IO などの設定することでユーザ回路から利用できるようになります．上図では，およそ 360 us 後にカウンタの値が IO へ反映されることが確認できます．

制御用 RISC-V の命令列は外部の SPI-ROM に格納されており，１命令毎に数クロックのROMの読み出しが発生しています．（実チップでも同様に１命令の実行に数クロック要します）
